Lắp Đặt UPS 20kVA TRIMOD Legrand tại Nhà Máy Gạch Á Mỹ

Giới thiệu về UPS TRIMOD Legrand 20kVA

Bộ lưu điện UPS TRIMOD Legrand 20kVA là giải pháp tối ưu cho các nhà máy sản xuất như nhà máy gạch Á Mỹ, đảm bảo cung cấp nguồn điện liên tục, ổn định cho dây chuyền sản xuất và các thiết bị quan trọng. Với thiết kế mô-đun hiện đại, UPS TRIMOD không chỉ dễ dàng bảo trì, sửa chữa mà còn mang lại hiệu suất cao, độ tin cậy vượt trội. Trong bài viết này, chúng tôi sẽ chia sẻ quy trình sửa chữa và lắp đặt UPS 20kVA TRIMOD Legrand tại nhà máy gạch Á Mỹ, cùng các mẹo tối ưu hóa hiệu suất thiết bị.

Tầm quan trọng của UPS trong nhà máy gạch Á Mỹ

Nhà máy gạch Á Mỹ là một trong những cơ sở sản xuất vật liệu xây dựng hàng đầu, nơi yêu cầu nguồn điện ổn định để vận hành máy móc, hệ thống điều khiển tự động và các thiết bị công nghệ cao. Sự cố mất điện hoặc dao động điện áp có thể gây ra:

• Gián đoạn sản xuất: Dẫn đến thiệt hại kinh tế lớn.

• Hư hỏng thiết bị: Máy móc hoặc hệ thống điều khiển bị ảnh hưởng do sụt áp hoặc nhiễu điện.

• Mất dữ liệu: Các hệ thống giám sát và điều khiển có thể mất dữ liệu quan trọng.

UPS TRIMOD Legrand 20kVA với khả năng cung cấp điện dự phòng, bảo vệ chống sụt áp, quá tải và nhiễu điện, là giải pháp lý tưởng để đảm bảo hoạt động sản xuất liên tục tại nhà máy gạch Á Mỹ.

Quy trình lắp đặt UPS 20kVA TRIMOD Legrand

1. Khảo sát và chuẩn bị

Trước khi lắp đặt, cần khảo sát kỹ lưỡng tại nhà máy gạch Á Mỹ để đảm bảo các điều kiện kỹ thuật:

• Vị trí lắp đặt: Chọn nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và độ ẩm cao.

• Nguồn điện đầu vào: Đảm bảo nguồn điện lưới 3 pha, 400V ổn định.

• Tải tiêu thụ: Xác định công suất tải thực tế của nhà máy (máy móc, hệ thống điều khiển) để đảm bảo UPS đáp ứng đủ nhu cầu.

2. Lắp đặt phần cứng

• Cấu hình mô-đun: UPS TRIMOD Legrand có thiết kế modular, cho phép lắp đặt dạng tháp đứng hoặc trong tủ rack. Tại nhà máy gạch Á Mỹ, cấu hình rack được ưu tiên để tối ưu không gian.

• Kết nối ắc quy: Lắp đặt tủ ắc quy bên ngoài (nếu cần) để tăng thời gian backup. Đảm bảo đấu nối đúng cực và kiểm tra an toàn.

• Kết nối mạng: Cài đặt hệ thống quản lý UPS CS141 để giám sát từ xa qua giao thức SNMP và TCP/IP, hỗ trợ cảnh báo sự cố tức thì.

3. Cấu hình và kiểm tra

• Cài đặt phần mềm UPS Communicator hoặc UPS Management Software để giám sát và điều chỉnh các thông số như thời gian backup, cấu hình tắt nguồn phân cấp.

• Kiểm tra hệ thống bypass và đèn LED trạng thái (xanh lá cây cho chế độ bình thường, nhấp nháy khi điện áp đầu vào trong ngưỡng chấp nhận được).

• Chạy thử toàn bộ hệ thống để đảm bảo hoạt động ổn định trước khi đưa vào sử dụng.

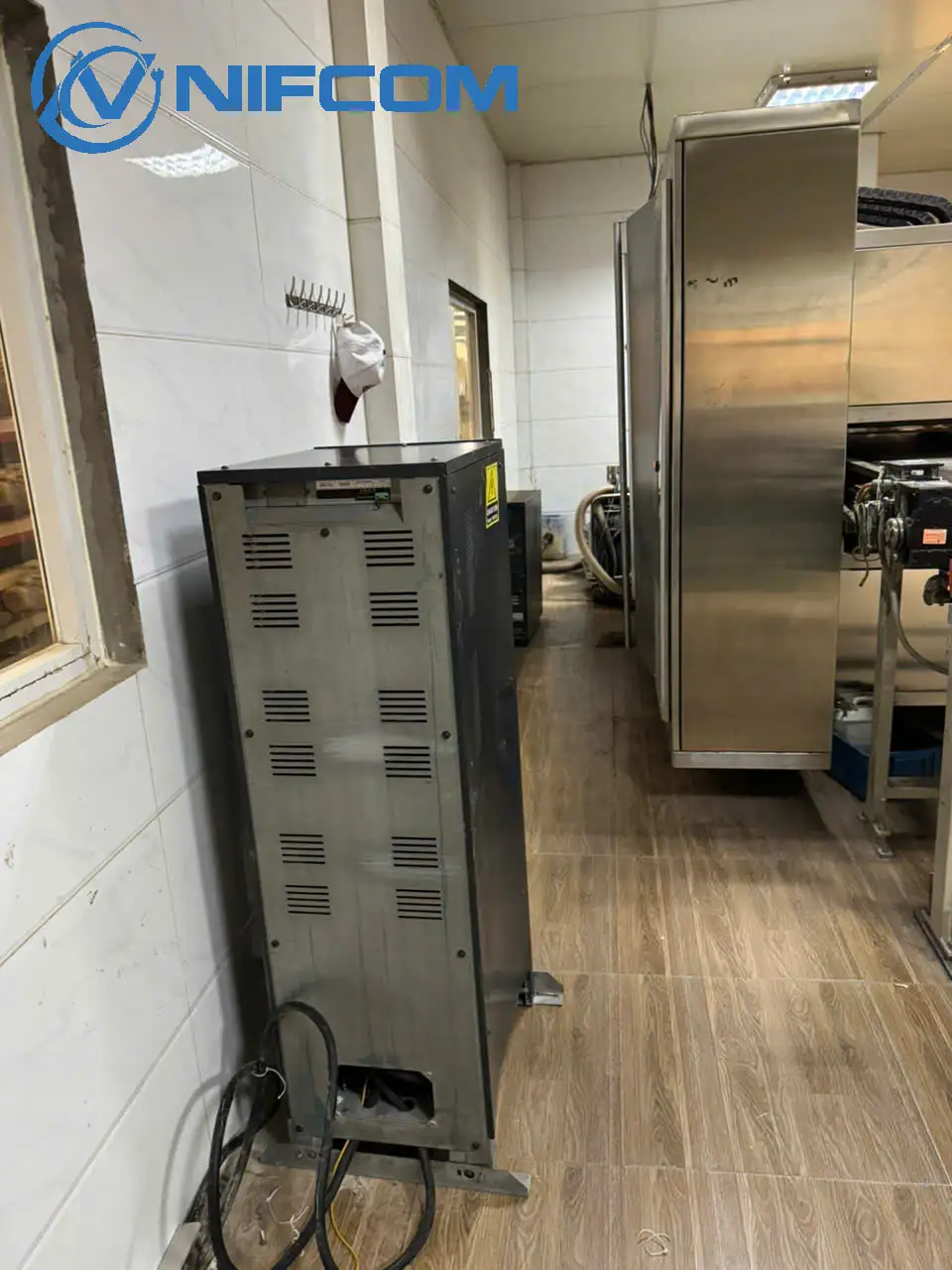

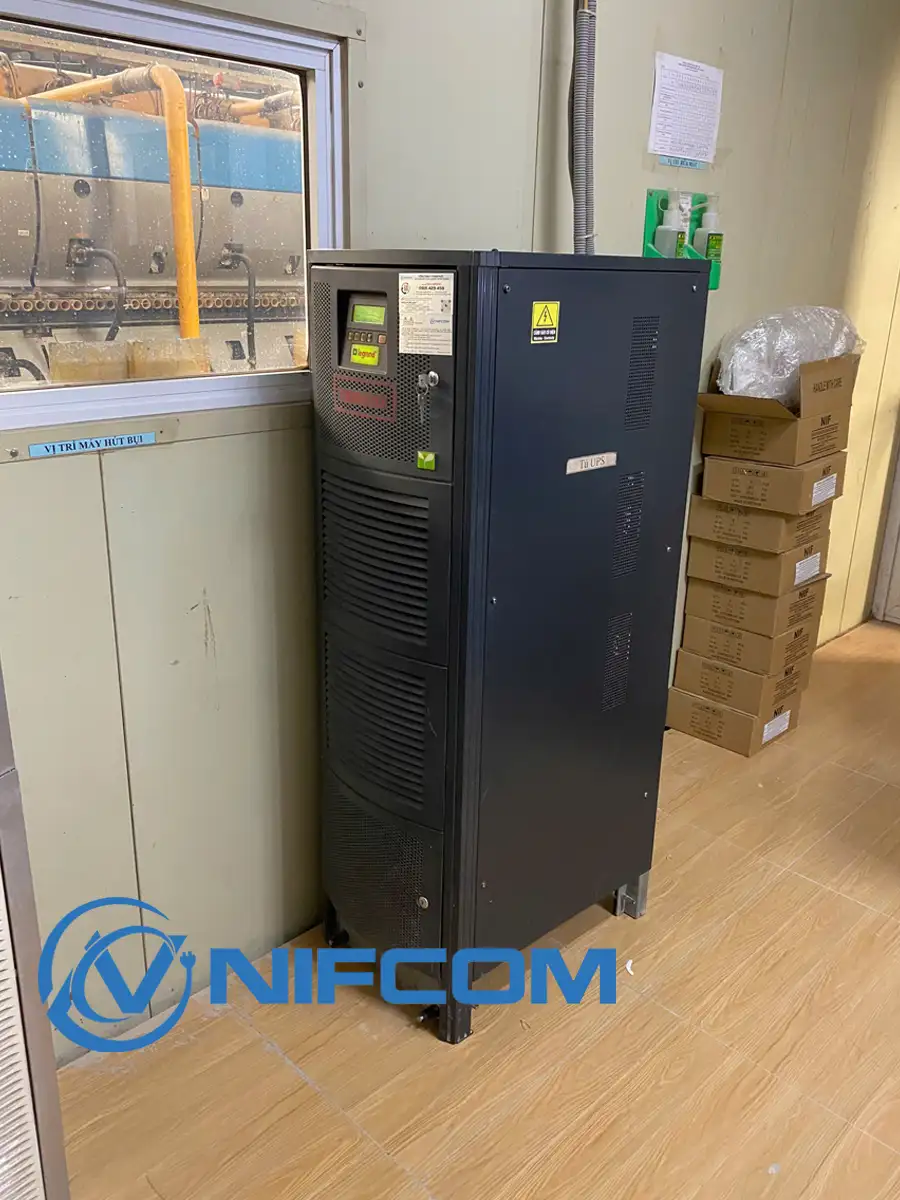

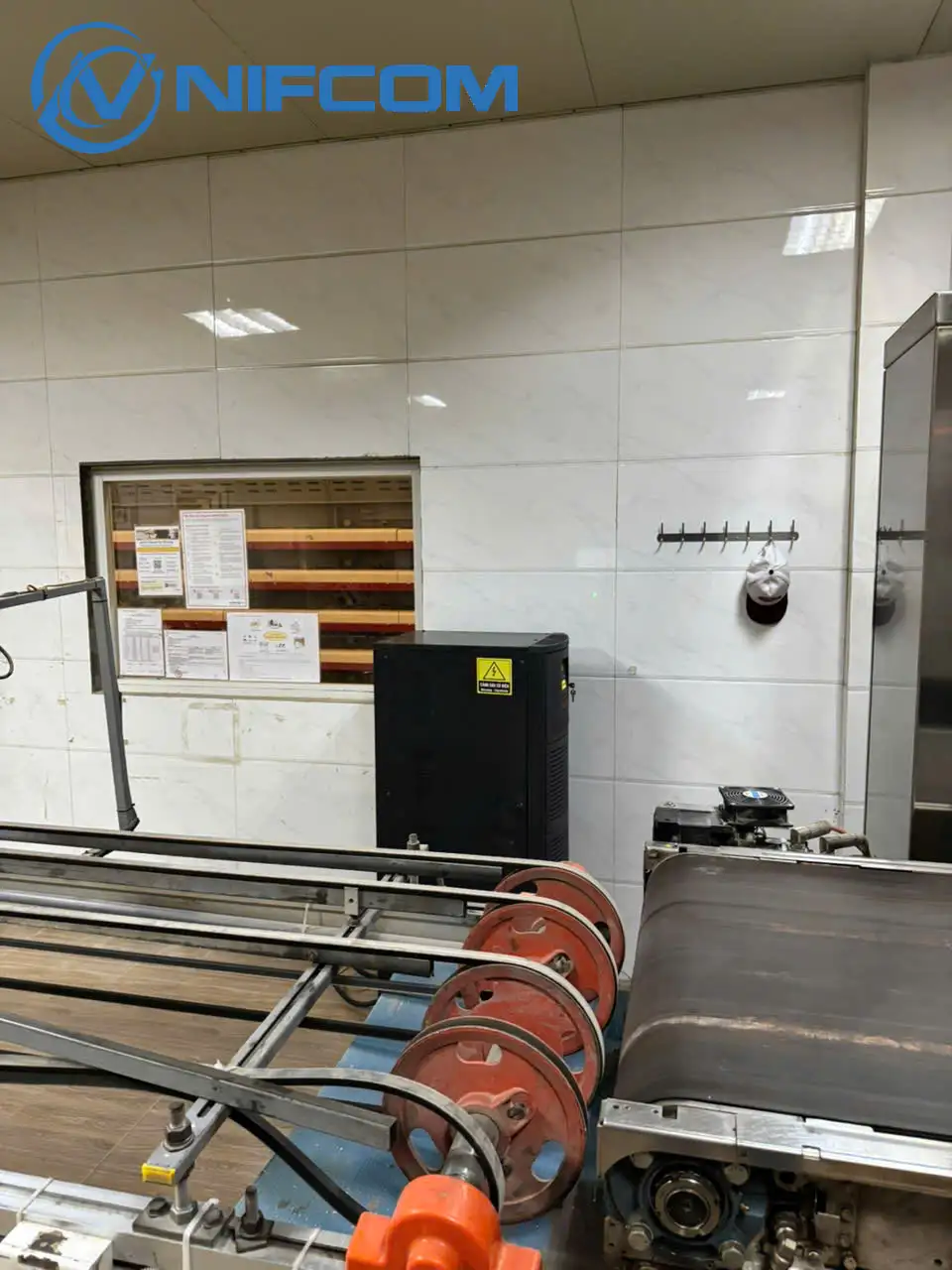

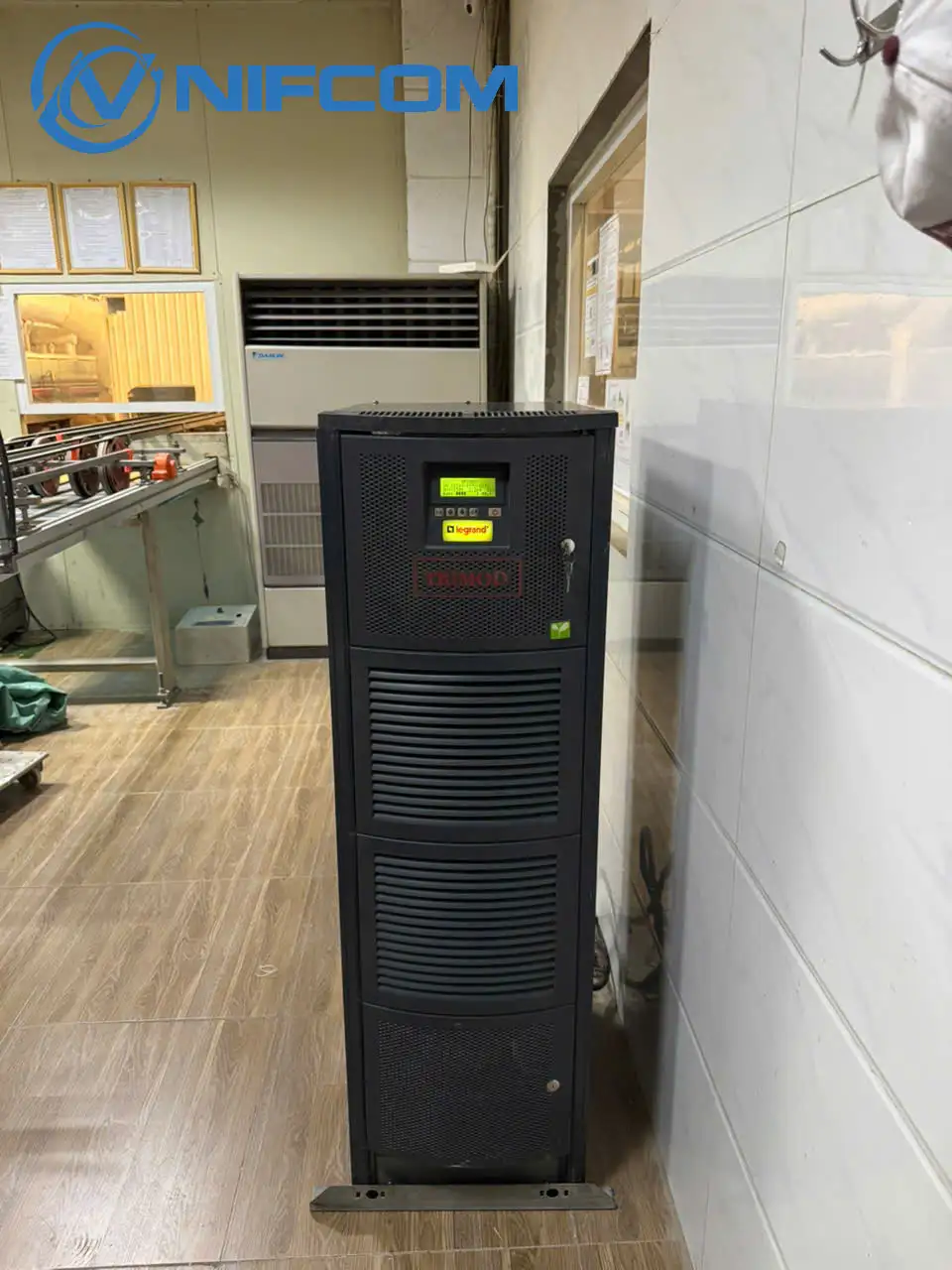

*Hình ảnh sau khi lắp đặt thành công UPS 20kVA TRIMOD Legrand tại Nhà Máy Gạch Á Mỹ

Quy trình sửa chữa UPS 20kVA TRIMOD Legrand

1. Kiểm tra và chẩn đoán lỗi

Để sửa chữa UPS TRIMOD Legrand 20kVA, đội ngũ kỹ thuật cần thực hiện các bước kiểm tra chuyên sâu để xác định nguyên nhân sự cố. Các lỗi phổ biến bao gồm:

• Hỏng ắc quy: Sau 3-5 năm sử dụng, ắc quy có thể bị chai hoặc không giữ điện. Kiểm tra điện áp và dung lượng bằng thiết bị chuyên dụng.

• Lỗi bo mạch: Các linh kiện như diode, transistor hoặc IC điều khiển (ví dụ: IC3843) có thể bị hỏng do quá tải hoặc xuống cấp.

• Không nhận điện lưới: UPS không chuyển sang chế độ online, có thể do chập mạch đầu vào hoặc lỗi relay.

• Mã lỗi trên màn hình LCD: UPS TRIMOD hiển thị mã lỗi cụ thể, giúp xác định vấn đề như lỗi quạt, quá tải hoặc hệ số công suất bất thường.

Bước thực hiện:

• Tham khảo bảng mã lỗi từ tài liệu kỹ thuật của Legrand.

• Sử dụng thiết bị đo lường để kiểm tra điện áp, dòng điện và tần số.

• Kiểm tra các linh kiện như diode, FET hoặc transistor trên bo mạch.

2. Thay thế linh kiện hỏng

Sau khi xác định lỗi, tiến hành thay thế linh kiện bằng các bộ phận chính hãng từ Legrand hoặc các thương hiệu uy tín như Fiamm, CSB. Quy trình bao gồm:

• Thay ắc quy: Sử dụng ắc quy 12V20AH tương thích, vệ sinh cực ắc quy để tránh ăn mòn.

• Sửa chữa bo mạch: Thay thế linh kiện hỏng như diode, FET hoặc IC. Kiểm tra kỹ lưỡng sau khi thay để tránh lỗi phát sinh.

• Kiểm tra quạt tản nhiệt: Thay thế quạt mới nếu quạt cũ không hoạt động, đảm bảo tản nhiệt hiệu quả, tránh quá nhiệt.

3. Kiểm tra và chạy thử

Sau khi sửa chữa, tiến hành kiểm tra toàn diện:

• Kết nối UPS với tải giả để kiểm tra chế độ online và backup.

• Theo dõi màn hình LCD để đảm bảo không còn mã lỗi, các thông số như điện áp, tần số và hệ số công suất (>0.99) hoạt động ổn định.

• Đảm bảo UPS tự động khởi động lại khi mất điện và cung cấp thời gian backup như thiết kế.

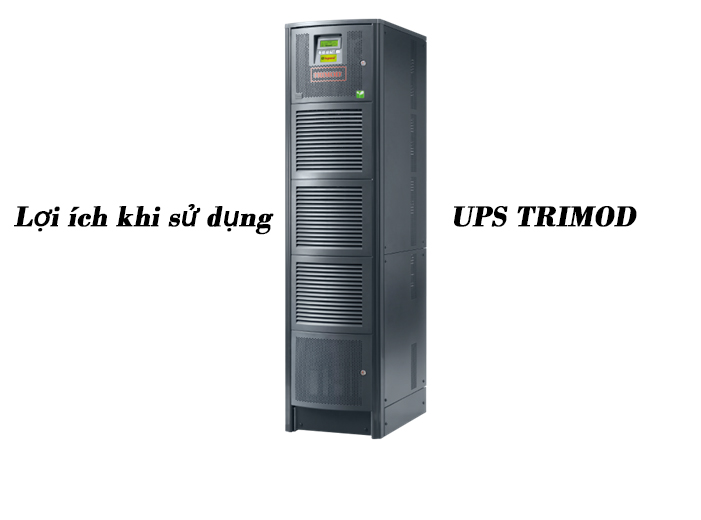

Lợi ích khi sử dụng UPS TRIMOD Legrand tại nhà máy gạch Á Mỹ

• Độ tin cậy cao: Công nghệ mô-đun giúp giảm thiểu thời gian ngừng hoạt động khi bảo trì hoặc sửa chữa.

• Hiệu suất tối ưu: Hệ số công suất cao (>0.99) và khả năng tiết kiệm năng lượng vượt trội.

• Quản lý thông minh: Hỗ trợ giám sát từ xa, giúp phát hiện và xử lý sự cố nhanh chóng.

• Bảo vệ thiết bị: Ngăn ngừa hư hỏng do sự cố điện, đảm bảo tuổi thọ cho máy móc và hệ thống điều khiển.

Lưu ý khi sửa chữa và lắp đặt UPS TRIMOD Legrand

• Sử dụng linh kiện chính hãng: Chỉ sử dụng ắc quy và linh kiện từ Legrand hoặc các thương hiệu uy tín để đảm bảo tương thích và an toàn.

• Tuân thủ an toàn điện: Ngắt nguồn điện lưới trước khi sửa chữa hoặc lắp đặt để tránh nguy cơ điện giật.

• Bảo trì định kỳ: Kiểm tra và vệ sinh UPS định kỳ (6-12 tháng/lần) để duy trì hiệu suất.

• Lưu trữ tài liệu kỹ thuật: Giữ tài liệu hướng dẫn và bảng mã lỗi của Legrand để hỗ trợ xử lý sự cố nhanh chóng.

Xem thêm: Dự án NIFCOM Sửa chữa lắp đặt UPS 20kva Legrand Trimod tại Vĩnh Phúc

Kết luận

Việc sửa chữa và lắp đặt UPS 20kVA TRIMOD Legrand tại nhà máy gạch Á Mỹ không chỉ đảm bảo nguồn điện liên tục mà còn giúp tối ưu hóa hiệu suất sản xuất, giảm thiểu rủi ro do sự cố điện. Với quy trình chuyên nghiệp và các lưu ý kỹ thuật được trình bày trên, nhà máy có thể khai thác tối đa hiệu quả của UPS TRIMOD Legrand, đảm bảo vận hành ổn định và bền vững. Nếu bạn cần thêm thông tin hoặc hỗ trợ kỹ thuật, hãy liên hệ với đội ngũ chuyên gia của Legrand hoặc các nhà cung cấp uy tín.
