BIẾN ÁP CÁCH LY IPS (HỆ THỐNG ĐIỆN CÁCH LY Y TẾ) – Medical Isolated Power Systems ĐƯỢC SỬ DỤNG TRONG CÁC PHÒNG THUỘC NHÓM 2:

• Phòng phẫu thuật

• Phòng chuẩn bị phẫu thuật

• Đơn vị chăm sóc đặc biệt

• Phòng gây mê

• Phòng thông tim

• Phòng phẫu thuật chụp mạch

• Phòng trẻ sinh non

1. TỦ ĐIỆN CÁCH LY Y TẾ – MEDICAL ISOLATED POWER PANELS (IPS)
   Các tủ này được sử dụng để cung cấp điện cho các địa điểm trong các cơ sở y tế trong phạm vi của Nhóm 2. Các tủ tuân thủ theo Tiêu chuẩn TS IEC 60364-7-710. Tủ điện cách ly y tế thông thường bao gồm một máy biến áp cách ly, thiết bị giám sát cách điện phát hiện điện trở cách điện, dòng điện tải, nhiệt độ máy biến áp, hệ thống, đất, kết nối CT, chỉ báo báo động, đầu nối liên kết đẳng thế. Tải điện tại các địa điểm Nhóm 2 được bảo vệ chống lại dòng điện ngắn mạch bằng cầu chì phù hợp với hệ thống IT
2. TỦ ĐIỆN CÁCH LY Y TẾ CÓ BỘ CHUYỂN
   Tủ điện cách ly y tế có bộ chuyển nguồn; được sử dụng trong hệ thống được cấp nguồn từ hai nguồn điện khác nhau để cung cấp tính liên tục của hệ thống điện cách ly. Ngoài các tủ điện cách ly, các tủ điện này có bộ chuyển nguồn cung cấp chuyển mạch giữa hai nguồn điện song song. Bộ chuyển nguồn theo hai đường dây cung cấp và khi giá trị điện áp vượt quá giá trị giới hạn, cung cấp chuyển mạch giữa các đường dây một cách tự động. Theo cách này, sự gián đoạn năng lượng được ngăn chặn và các tải quan trọng luôn được cung cấp.
3. TỦ ĐIỆN CÁCH LY Y TẾ CÓ BỘ CHUYỂN VÀ HỆ THỐNG PHÁT HIỆN LỖI

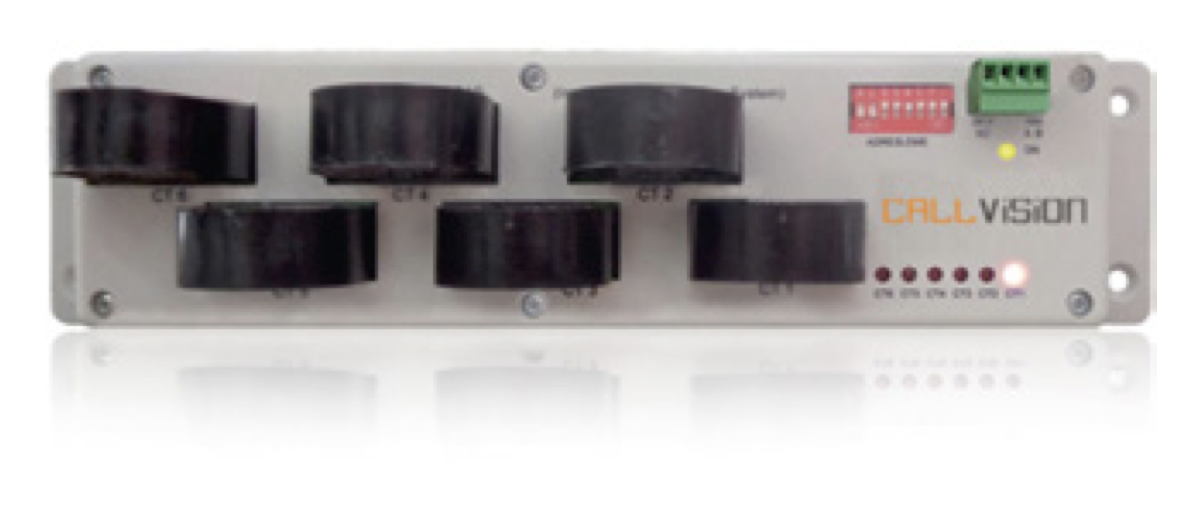

   Tủ điện cách ly y tế có bộ chuyển và thiết bị phát hiện lỗi cách điện cũng có máy phát tín hiệu thử nghiệm, bộ đánh giá lỗi cách điện và máy biến áp hình xuyến ngoài các tủ cách ly khác. Khi có bất kỳ lỗi nào, lỗi này được phát hiện bởi thiết bị giám sát cách điện và máy phát tín hiệu thử nghiệm tạo ra tín hiệu thử nghiệm, sau đó lỗi được phát hiện theo phản hồi của hệ thống đối với tín hiệu này. Bộ đánh giá lỗi cách điện gửi tín hiệu đến các thiết bị giám sát báo động.

THÀNH PHẦN CẤU TẠO:

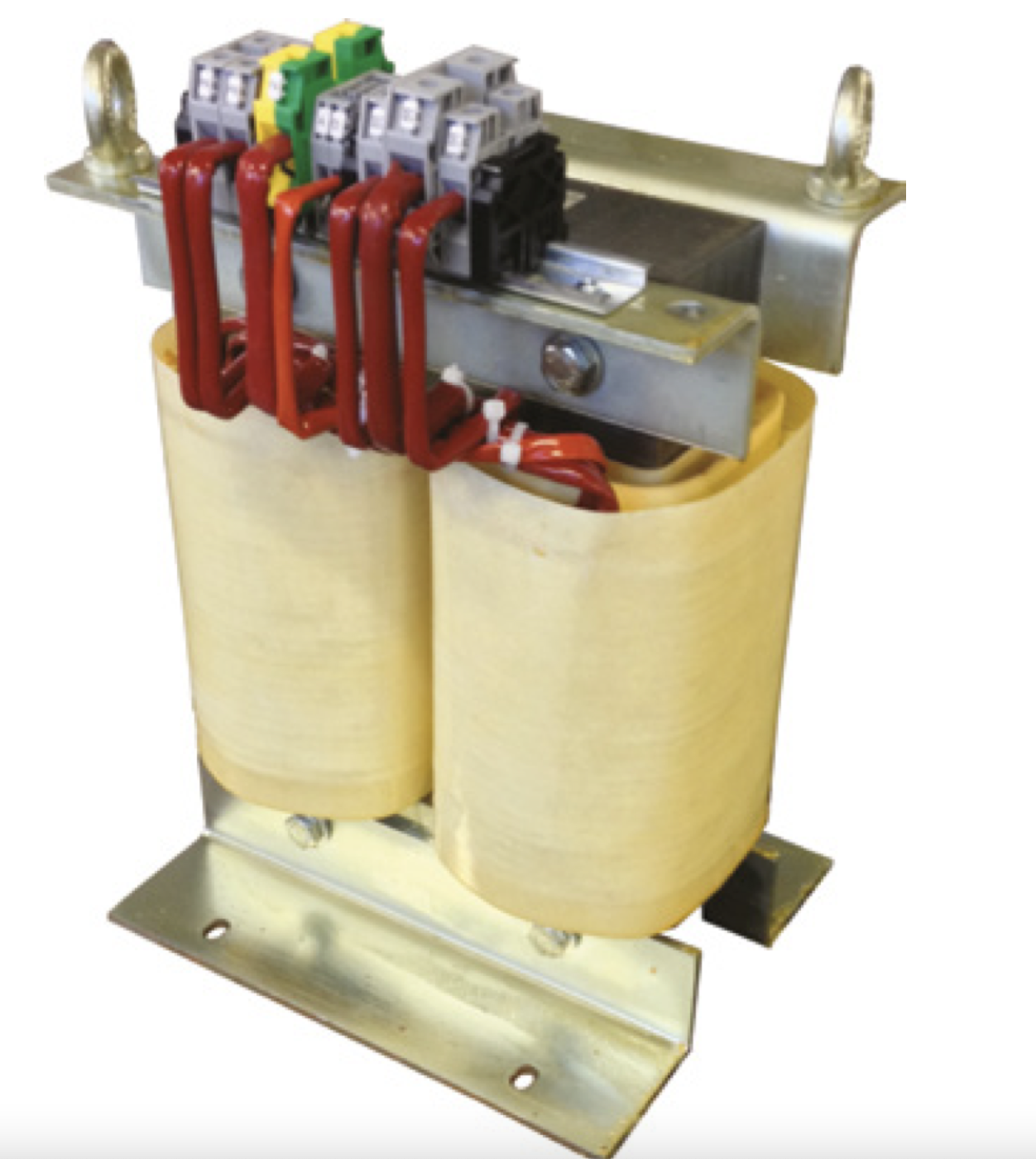

1 MÁY BIẾN ÁP CÁCH LY Y TẾ
Máy biến áp cách ly y tế được sản xuất tuân thủ theo tiêu chuẩn IEC 61558-2-15 để cung cấp tải trọng quan trọng. Với màn chắn tĩnh được đặt giữa các cuộn dây sơ cấp và thứ cấp được cách ly khỏi lõi máy biến áp góc cố định. Với nhiệt điện trở PTC tích hợp, có thể thực hiện phép đo nhiệt độ.

2. Thiết bị giám sát cách ly liên tục giám sát mức điện trở cách ly và phát hiện bất kỳ lỗi cách ly nào có thể xảy ra. Thiết bị được thiết lập để báo động khi cách điện của toàn bộ mạng lưới thấp hơn giá trị thiết lập. Hơn nữa, thiết bị giám sát nhiệt độ của máy biến áp và dòng điện tải. Nếu các giá trị này vượt quá giới hạn, nó sẽ tạo ra tín hiệu báo động.

3. RELAY CHUYỂN ĐỔI
Bộ chuyển đổi là thiết bị cung cấp tải cấp điện thích hợp bằng đường dây hoạt động khi có bất kỳ sự cố nào ở đường dây điện được cung cấp. Thiết bị thực hiện chuyển đổi trong thời gian ít hơn 3 chu kỳ.
